電氣動力設備安裝調試技能實訓裝置

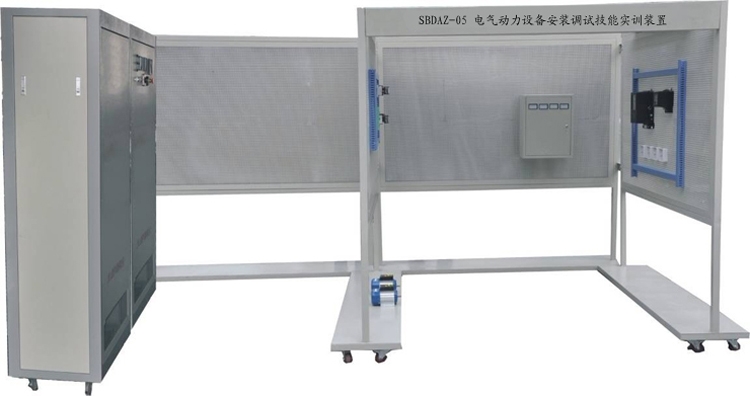

SBDAZ-05電氣動力設備安裝調試技能實訓裝置



一、概述:

"電氣動力設備安裝調試技能實訓裝置"是根據國家職業資格培訓教材編審委員會編寫的《電氣設備安裝工》相關的技能培訓要求而研制的實訓設備,可完成《電氣設備安裝工(初級)》、《電氣設備安裝工《中級》的電氣設備安裝調試技能實訓,是各職業院校、技工學校、培訓中心等單位對電氣設備安裝工技能培訓的理想設備,同時也是初級、中級電氣設備安裝工技能考核的理想鑒定設備。

二、特點
該實訓設備在結構上以建筑模型(包含了電纜敷設備管模擬、變壓器及配電室、二次接線及室內布線等典型結構)為基礎,由電纜敷設、電力變壓器的安裝、10KV低壓電纜終端的制作、小型配電箱安裝、線管布線、電動機的安裝等部分組成,各部分既可獨立實訓,也可組合成系統綜合實訓。
1.電纜線路施工采用角鋼挑架真實模擬現場電纜施工,包括低壓電纜終端及中間接頭的制作。
2.電力變壓器采用特殊制作的小型干式電力變壓器進行接線、安裝及核相測試等。
3.斷路器安裝采用小型斷路器來模擬現場少油斷路器
三、技術性能
1.輸入電壓:三相四線制380V±10% 50HZ
2.工作環境:環境溫度范圍為-5℃~+40℃ 相對濕度<85%(25℃) 海拔<4000
3.容量裝置:<6KVA
4.外形尺寸:4800mm×2400mm×2000mm
四、裝置配備
1.交直流電源、電氣設備配備
(1)電源部分

三相四線380V市電經漏電保護器、接通總開關,由接觸器通過起、停按鈕進行操作送電,采用380V市電來模擬10KV電網進線電壓。
提供220V(0.5A)勵磁電源及0~250V(3A)連續可調穩壓電樞電源(具有過壓、過流及短路保護功能)各一組,并設有直流數顯電壓表及切換開關。
設有10KV指針式交流電壓表三只指示輸入的三相電源線電壓。交流電源輸出端設有過流保護及漏電保護功能。
(2)配備一根1KV低壓電纜線用于電纜敷設實訓,配備一套戶外型電纜終端附件和一套室內型電纜終端附件,用于低壓電纜制作訓練。
(3)配備電纜支架一組,用于電纜敷設訓練。
(4)配備一臺5KVA干式變壓器,用于變壓器安裝實訓
(5)配備一套小型配電箱用于二次接線布線操作,配電箱上設有一臺電壓表和三只電流表
(6)配備室內布線用線管以及配套彎頭和接線端子用于二次接線操作
(7)配備350W直流電機一臺
(8)配備1.1KW三相鼠籠式異步電動機一臺
(9)配備硬質導線,用于室內布線
(10)配備斷路器、熔斷器、交流接觸器、熱繼電器、按鈕等低壓電器,用于完成電動機控制線路的安裝調試實訓.
2.儀器工具
配有電工常用工具2套(含配有電工常用工具2套(含剝線柑、尖嘴柑、
十字螺絲刀、一字螺絲刀、斜口柑、電工刀、小鋼鋸及鋸片等)電烙鐵1把,卷尺1把、鉗形電流表1只,500V等級兆歐表1只,數字萬用表1只.
五、實訓項目
(一)電纜線路的施工
1.電纜的耐壓測試和絕緣檢測
2.電纜支架的安裝
3.電纜的敷設
4.電纜的戶外式終端制作
5.電纜的戶內終端制作
(二)變配電設備的安裝
1.變壓器的安裝
2.變壓器的接線及檢測
3.配電箱的安裝
4.斷路器的安裝
5.配電箱的接線
6.電氣二次接線
7.線管的敷設及布線
(三)電動機的安裝
1.電動機的絕緣測試
2.電機的就位安裝
3.電機的首末端判別
4.電機機組的安裝
5.電機控制回路元器件的安裝
6.電機的接線與運行

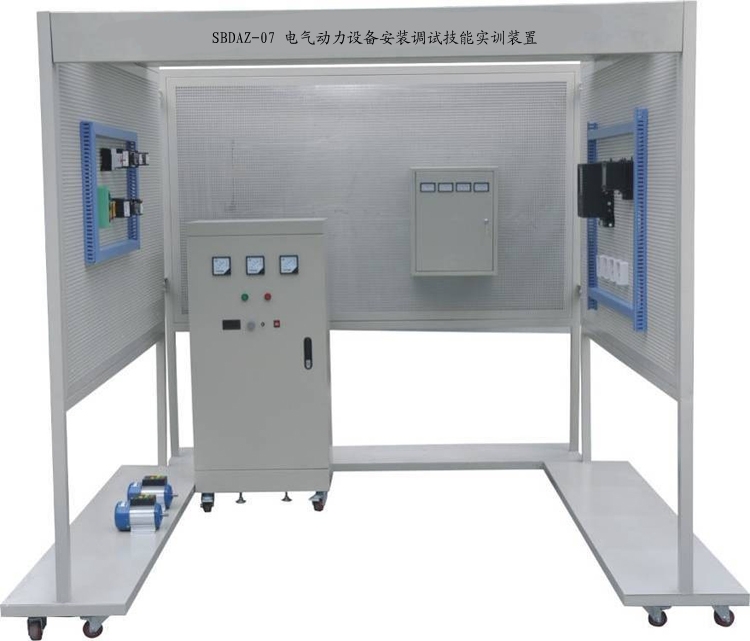

SBDLZ-07型電氣動力設備安裝調試技能實訓裝置(初級)

電氣動力設備安裝調試技能實訓臺是根據國家職業資格培訓教材編審委員會編寫《電氣設備安裝工》相關的技能培訓要求而研制的,可完成《電氣設備安裝工(初級)》、《電氣設備安裝工(中級)》的電氣動力設備安裝調試技能實訓,是各職業院校、技工學校、培訓中心等單位的對電氣設備安裝工技能培訓的理想設備,同時也是初級、中級電氣設備安裝工技能考核鑒定設備。該實訓設備在結構上以建筑模型為基礎,由電纜敷設、低壓電纜終端的制作 、小型配電箱安裝、線管布線、電動機的安裝等部分組成,各部分既可獨立實訓,也可組合成系統綜合實訓。

一、概述
"電氣動力設備安裝調試技能實訓裝置"是根據國家職業資格培訓教材編審委員會編寫的《電氣設備安裝工》相關的技能培訓要求而研制的實訓設備,可完成《電氣設備安裝工(初級)》的電氣設備安裝調試技能實訓,是各職業院校、技工學校、培訓中心等單位對電氣設備安裝工技能培訓的理想設備,同時也是初級電氣設備安裝工技能考核的理想鑒定設備。
二、特點
該實訓設備在結構上以建筑模型(包含了電纜敷設備管模擬、二次接線及室內布線等典型結構)為基礎,由電纜敷設、小型配電箱安裝、線管布線、電動機的安裝等部分組成,各部分既可獨立實訓,也可組合成系統綜合實訓。
電纜線路施工采用角鋼挑架真實模擬現場電纜施工,包括低壓電纜終端及中間接頭的制作。
三、技術性能
1.輸入電壓:三相四線制380V±10% 50HZ
2.工作環境:環境溫度范圍為-5℃~+40℃ 相對濕度<85%(25℃) 海拔<4000
3.容量裝置:<6KVA
4.外形尺寸:2400mm×2400mm×2000mm
四、裝置配備
1.交直流電源、電氣設備配備
(1)電源部分

三相四線380V市電經漏電保護器、接通總開關,由接觸器通過起、停按鈕進行操作送電。
提供220V(0.5A)勵磁電源及0~250V(3A)連續可調穩壓電樞電源(具有過壓、過流及短路保護功能)各一組,并設有直流數顯電壓表及切換開關。
交流電源輸出端設有過流保護及漏電保護功能。
(2)配備一根1KV低壓電纜線用于電纜敷設實訓,配備一套戶外型電纜終端附件和一套室內型電纜終端附件,用于低壓電纜制作訓練。
(3)配備電纜支架一組,用于電纜敷設訓練。
(4)配備一套小型配電箱用于二次接線布線操作,配電箱上設有一臺電壓表和三只電流表
(5)配備室內布線用線管以及配套彎頭和接線端子用于二次接線操作
(6)配備50W直流電機一臺
(8)配備180W三相鼠籠式異步電動機一臺
(9)配備硬質導線,用于室內布線
(10)配備斷路器、熔斷器、交流接觸器、熱繼電器、按鈕等低壓電器,用于完成電動機控制線路的安裝調試實訓.
(11)配備單相電度表、日光燈套件、白熾燈、開關、觸摸開關、吸頂燈等照明器件。
2.儀器工具
配有電工常用工具2套(含配有電工常用工具2套(含剝線柑、尖嘴柑、
十字螺絲刀、一字螺絲刀、斜口柑、電工刀、小鋼鋸及鋸片等)電烙鐵1把,卷尺1把數字萬用表1只.
五、實訓項目
(一)電纜線路的施工

1.電纜支架的安裝
2.電纜的敷設
3.電纜的戶外式終端制作
4.電纜的戶內終端制作
(二)配電設備的安裝
1.配電箱的安裝
2.斷路器的安裝
3.配電箱的接線
4.電氣二次接線
5.線管的敷設及布線
(三)電動機的安裝
1.電機的就位安裝
2.電機的首末端判別
3.電機機組的安裝
4.電機控制回路元器件的安裝
5.電機的接線與運行
(四)電動機控制
1.三相異步電動機接觸器點動控制線路
2.三相異步電動機接觸器自鎖控制線路
3.三相異步電動機Y/△自動控制線路
4.接觸器聯鎖的正反轉控制線路
5.按鈕聯鎖的三相異步電動機正反轉控制線路
6.雙重聯鎖的三相異步電動機正反轉控制線路
7.三相異步電動機多地控制
8.工作臺自動往返控制線路
9.三相異步電動機串電阻降壓啟動控制線路
10.三相異步電動機能耗制動控制線路
(四)室內照明
1.兩個開關控制一盞燈線路訓練
2.聲控開關控制白熾電路訓練
3.二地控制一盞燈電路訓練
4.三地控制一盞燈電路訓練
5.日光燈線路接線訓練
6.單相電度表直接安裝接線
7.室內照明電路安裝訓練
