2022年5月5日

液壓傳動基礎實訓箱,液壓傳動實驗箱

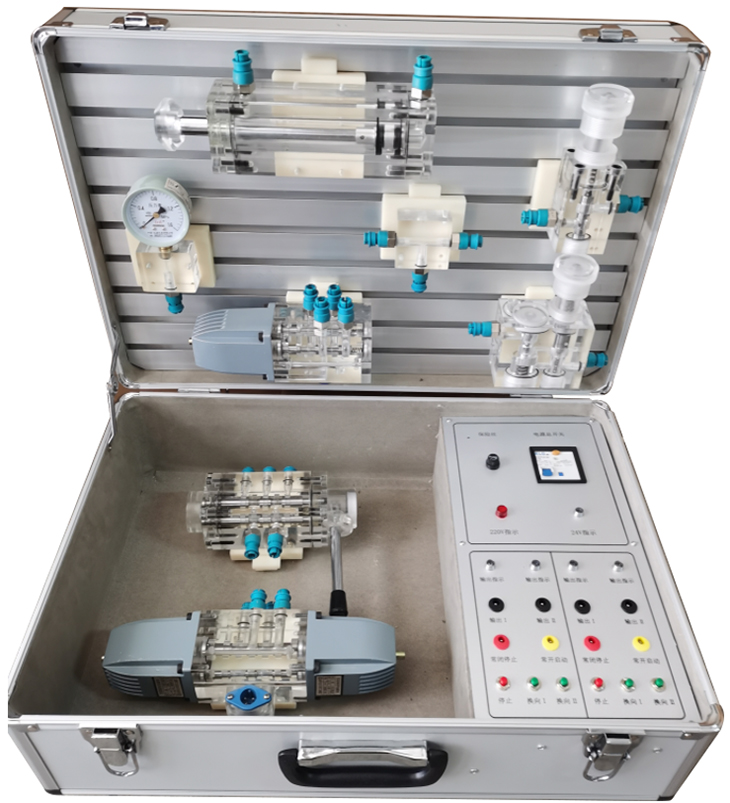

SBXY-YX06透明液壓傳動實驗箱



透明液壓傳動實驗箱,液壓傳動基礎實訓箱,液壓傳動實驗箱用于學生進行液壓傳動實驗,面向?qū)I(yè)有機制、數控、機電一體化、物理等專業,是一個與《液壓與氣壓傳動》課程配套的實驗室。液壓傳動實驗臺能開出的實驗有:液壓泵的裝拆、液壓泵的性能測試、液壓閥的性能測試、液壓回路的性能測試等類型的實驗。液壓教學實驗臺突出特色有兩個:一是,創新;二是,動手!皠新”體現在每個同學都可以按照自己的思路來設計和搭建回路,可以是每人一個方案,也可以是一人幾個方案,“動手體現在從方案的設計到圖紙的繪制,再到油路、控制電路的搭建,直到最后系統的運行都由學生自己動手完成。

透明液壓傳動實驗箱可進行液壓傳動演示、液壓傳動基本回路(壓力、流量、方向控制回路),液壓傳動實驗箱適合職業院校相關專業液壓傳動、液壓與氣壓傳動等課程的實訓教學。

一、特點:

1、液壓元件以透明有機玻璃外殼為主,工作介質為白色液壓油,系統工作時可清晰觀察到液壓元件閥芯的工作過程,直觀性強。

2、液壓元件管路以透明軟管連接,結構緊湊、連接可靠、不漏油。

3、箱子集元件元件、液壓泵站、調速電機及電氣控制部分為一體箱,教師可方便的將設備帶入課堂進行現場演示教學和實物講解。

二、液壓傳動實驗箱技術性能

1.輸入電源:單相三線~220V±10% 50Hz

2.裝置容量:<0.5kVA

3.實訓箱外形尺寸:600mm×340mm×230mm

4.定量齒輪泵:額定壓力2.5MPa,額定流量 4L/min

5.交流調速電機:額定電壓 AC220V,額定功率250W,額定轉速1400r/min

三、液壓傳動實驗箱技術要求

1.裝置采用模塊化設計,液壓系統回路建立在鋁型材組建的平臺上,電氣控制部分采用掛箱結構,泵站采用透明有機玻璃設計,供/回油均采用快速接頭連接方式,可根據實訓需要隨時更換操作地點。也可以直接放置理論教室,邊講理論邊演示動作及過程,加強加深對理論的理解。

2.液壓元件采用透明有機玻璃加工的閥體,閥芯結構及動作狀態均可清晰可見,系統用油專門采用工業紅色液壓油,系統運行時可清晰觀察到液體的流向及液壓元件閥芯的工作過程。

3.連接軟管采用透明材質制作而成,配有封閉式快速接頭,可以進行系統的反復插拔連接,操作方便,可靠性好。

四、液壓傳動實驗箱實訓項目

1、用手動換向閥的換向回路

2、用O型換向閥的換向回路

3、壓力調定回路。

4、用減壓閥的減壓回路。

5、用溢流閥的調壓回路。

6、進油節流調速回路。

7、回油節流調速回路。

8、變量泵調速回路。

9、自動控制換向回路。

五、液壓傳動實驗箱基本配置及功能

1.裝置由實訓箱、實訓對象、液壓泵站、液壓元件等組成。

2.實訓裝置基本配置及功能

序號

模塊

名稱

規格型號

數量

1

基礎平臺

電氣控制實訓箱

600mm×340mm×230mm

1

2

實訓對象

采用:專用鋁合金型材,

1

3

透明液壓元件

雙作用液壓缸

透明液壓元件

1

4

三位四通電磁換向閥(O型)

透明液壓元件

1

5

直動式溢流閥

透明液壓元件

1

6

先導式減壓閥

透明液壓元件

1

7

節流閥

透明液壓元件

1

8

壓力表座

透明液壓元件

1

9

耐震壓力表

量程01.6MPa

1

10

液壓泵站

油箱

透明有機玻璃

1

11

交流調速電機

含調速器

1

12

定量齒輪泵

CB-B4

1

13

液壓油

L-HL46號液壓油

5KG

14

電氣控制部件

調速器

調速范圍:901400r/min

1

15

接近開關



2

16

其它配件

電磁閥連接線



1

17

國標電源線



1

18

配套工具

螺絲刀

十字

1

19

活動鈑手

0-150mm

2

20

資料

實訓使用指導書



1
