[產品型號]:SB-102C [產品名稱]:氣動繼電器控制實訓裝置 [價     格]: [在線客服]:

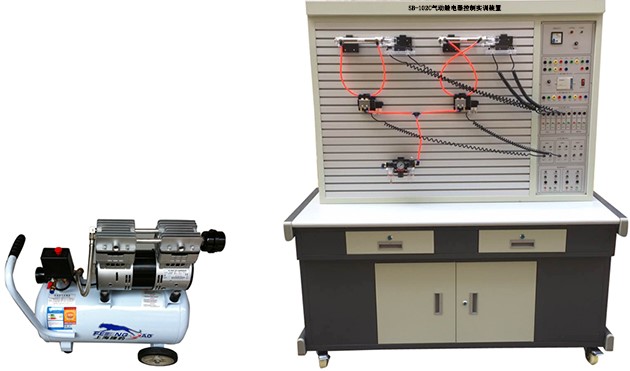

SB-102C氣動繼電器控制實訓裝置



氣動繼電器控制實訓裝置,氣動實訓裝置是應現代液壓氣動專業教學實驗要求。根據《液壓與氣動傳動》,《氣動控制技術》等通用教材內容設計而成。該系統除了可以進行常規的氣動基本控制回路實驗外,還可以進行模擬氣動控制技術應用實驗,氣動技術課程設計等。

一、主要技術參數

1、電源AC 220V  50HZ

2、直流電源:輸入AC 220V,輸出DC 24V/2A

3、實訓裝置外型尺寸:1500mm×650mm×1700mm

二、主要特點

1、氣動繼電器控制實訓裝置主要由實訓桌、實訓臺、氣動元件和電器控制器件等組件組成。

2、實訓桌、實訓臺為鐵質雙層亞光密紋噴塑結構,實訓桌抽屜內存放液壓元件等。

3、配備工業用常用氣動元件,且均配有過渡底板,可方便、隨意地將元件按插在實訓臺面板上(面板帶"T"溝槽形式的鋁合金型材結構)。回路搭接采用快換接頭,拆接方便快捷。

4、實訓氣源壓力低,電氣控制采用低電壓直流24V電源;實訓氣路、控制電路安全可靠,設有手動、自動、順序等控制功能。

5、實訓控制單元采用獨立的繼電器控制單元進行電氣控制。

三、氣動基本實訓回路

1、單作用氣缸的換向回路

2、雙作用氣缸的換向回路

3、單作用氣缸速度控制回路

4、雙作用氣缸單向調速回路

5、雙作用氣缸雙向調速回路

6、速度換接回路

7、緩沖回路

8、二次壓力控制回路

9、高低壓轉換回路

10、計數回路

11、延時回路

12、過載保護回路

13、互鎖回路

14、單缸單往復控制回路

15、單缸連續往復動作回路

16、直線缸、旋轉缸順序動作回路

17、多缸順序動作回路

18、雙缸、同步動作回路

19、回缸聯動回路

20、卸荷回路

21、或門型梭閥的應用回路

22、快速排氣閥應用回路

四、氣動實驗裝置配置清單

序號





數量

1

實訓桌



1

2

實訓臺



1

3

電源模塊



1

4

繼電器控制模塊



1

5

單作用氣缸

QGX25100

1

6

雙作用氣缸

QGX25100

2

7

旋轉氣缸(透明)



1

8

三聯件

AC2000

1

9

減壓閥(帶壓力表)

AR2000

1

10

手動換向閥

H21008

1

11

單電磁換向閥(二位三通)

3V210-8

1

12

單電磁換向閥(二位五通)

4V210-8

2

13

雙電磁換向閥(二位五通)

4V220-8

1

14

雙電磁換向閥(三位五通)

4V230-8

1

15

單氣換向閥(二位五通)

4A21008

2

16

雙氣換向閥(二位五通)

4A21008

2

17

行程閥(機控)

MOV2

1

18

行程閥(按鈕)

MOV3A

1

19

行程閥(按鈕帶鎖)

MOV3A

1

20

或門型梭閥

ST02

2

21

雙壓閥





22

快速排氣閥

QE02

2

23

單向節流閥

ASC-08

2

24

單向節流閥(裝在缸體上)

JSC601

7

25

單向閥

1/4

2

26

順序閥(透明)



1

27

氣容



1

28

消聲器

1/8

2

29

消聲器

1/4

1

30

三通(T型三通)

Ø 6

4

31

三通(Y型減徑三通)

Ø 8Ø 6

1

32

四通

Ø 6

2

33

氣管

PU64

20

34

行程開關(裝在缸體上)



2

35

內六角扳手



3

36

螺絲刀



2

37

剪刀



1

38

活動扳手



1

39

尖嘴鉗



1

40

生料帶



1

41

氣孔塞頭

Ø 6

10

42

氣動實訓說明書



1
