[產品型號]:SBC-XNYDH [產品名稱]:發動機點火系統示教板 [價    格]: [在線客服]:

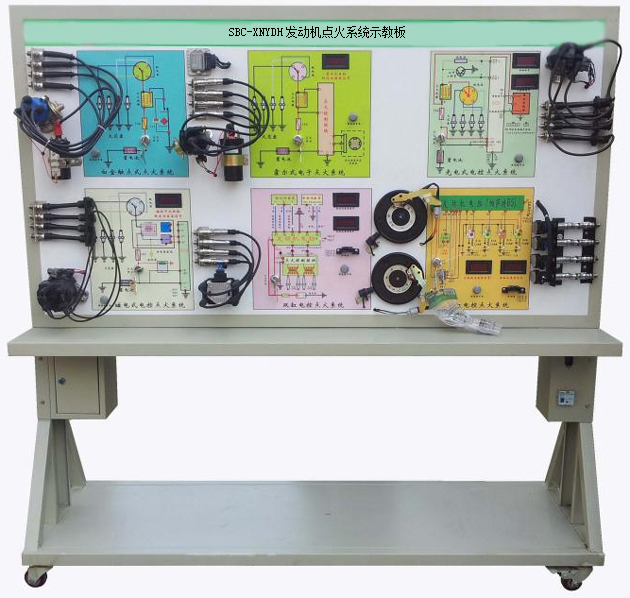

SBC-XNYDH發動機點火系統示教板



一、產品簡介

該設備采用 全新 六種典型(即:觸點式點火系統、霍爾式電子點火系統、磁感應式點火系統和無分電器分組點火系統,光電式火系統)的發動機點火系統的真實部件,充分展示發動機點火系統的組成結構和工作過程。

適用于中高等職業學校和培訓機構對發動機點火系統的結構,工作原理等動態教學演示及故障診斷與排除需求。


二、功能特點

1.真實可運行的六種典型的發動機點火系統,可充分展示觸點式點火系統、霍爾式電子點火系統、磁感應式點火系統和無分電器分組點火系統、光電式點火系統的組成結構和工作過程。

2.示教板面板采用4mm厚耐腐蝕、耐創擊、耐污染、防火、防潮的高級鋁塑板,表面經特殊工藝噴涂底漆處理;面板打印有永不褪色的彩色電路圖與工作原理示意圖;學員可直觀對照電路圖和實物,認識和分析各種點火系統的工作原理。

3.示教板面板上安裝有檢測端子,可直接在面板上檢測點火系統各電路元件的電信號,如電阻、電壓、電流、頻率信號等。

4.示教板面板上安裝有診斷座,可連接專用或通用型汽車解碼器,對發動機電控系統進行讀取故障碼、清除故障碼等發動機電控系統自診斷功能。

5.示教板面板部分采用1.5mm冷板沖壓成形結構,外形美觀;底架部分采用鋼結構焊接,表面采用噴涂工藝處理,帶自鎖腳輪裝置,示教板底座上配有40cm左右的桌面, 方便放置資料、輕型檢測儀器等。

6.示教板工作采用普通220V交流電源,經內部電路變壓整流轉換成12V直流電源,無需蓄電池,減少充電的麻煩,12V直流電源有防短路功能。

三、技術規格

外形尺寸:1740×700×1700mm(長×寬×高)

外接電源:交流220V±10% 50Hz

工作電壓:直流12V

工作溫度:-40℃~+50

顏色:7032

鋼管:40*40*3mm

機柜:1.5mm冷板沖壓成形,背面設置維修門;

移動腳輪:100*60mm

四、基本配置(每臺)

序號



規格型號

單位

數量

1

檢測控制面板

裝有各種檢測端子以及彩色電路圖和工作原理示意圖面板:1700*900*4mm

1

2

觸點式點火系統

含點火開關、點火線圈、分電器、火花塞

1

3

霍爾式電子點火系統

含點火開關、點火線圈、點火器、分電器、火花塞、霍爾傳感器

1

4

磁感應式點火系統

車型:豐田8A-FE,含發動機控制電腦(ECU)、點火開關、分電器

1

5

無分電器分組點火系統

車型:豐田5S-FE,含發動機控制電腦(ECU)、點火開關、曲軸位置傳感器、點火器總成、火花塞

1

6

光電式點火系統

車型:日產,含發動機控制電腦(ECU)、點火開關、曲軸位置傳感器、點火器總成、火花塞

1

7

驅動機構

減速電動機,15轉/

1

8

曲軸位置傳感器及信號輪

原車裝置

1

9

保險絲盒

個

1

10

移動臺架(帶自鎖腳輪裝置)

1740×600×1700mm(長×寬×高)

臺

1

11

故障模擬與排除裝置

1
